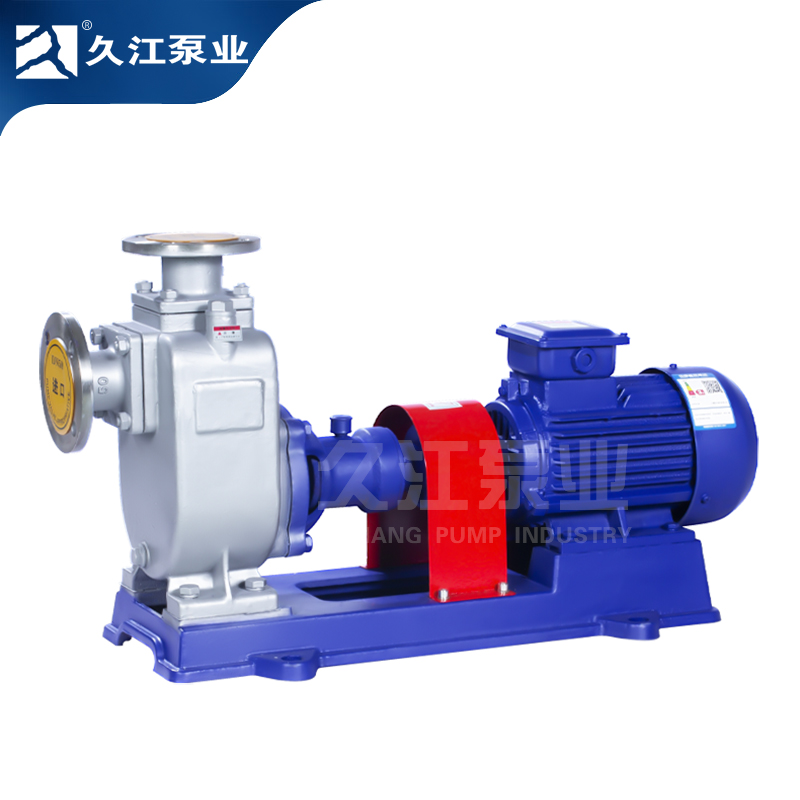

ZXP不锈钢自吸离心泵

久江生产的ZXP系列不锈钢自吸离心泵是根据国内有关技术资料经吸收、消化、改进后研制而成的节能泵类产品。该泵过流部件为304不锈钢或316不锈钢、配套定制机械密封,使它具有耐酸耐腐、适用于各类腐蚀性较强的介质,寿命长并有较强的自吸能力等优点。
产品介绍
产品介绍

一、【ZXP型不锈钢自吸离心泵产品】概述:

ZXP型不锈钢自吸离心泵,该泵是由ZX自吸离心泵设计改良而来,泵体及过流部件全部使用304不锈钢 316不锈钢或更高标准的不锈钢材质。因此该泵具有ZX自吸离心泵的所有特点,也拥有耐酸耐碱、抗强腐蚀的特点,广泛适用化工、能源等对泵材质要求较高的企业部门。


、【ZXP型不锈钢自吸离心泵产品】技术参数:

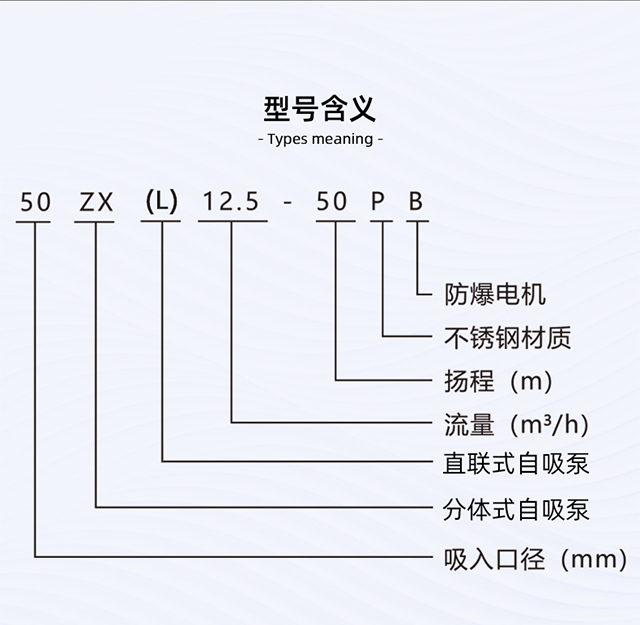

、【ZXP型不锈钢自吸离心泵产品】型号意义:


、【ZXP型不锈钢自吸离心泵产品】的应用范围:

1、适用于城市环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等。

2、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料(介质粘度≤100厘珀、含固量可达30%以下)。

3、可和任何型号、规格的压滤机配套使用,将浆料送给压滤机进行压滤的最理想配套泵种。


、【ZXP型不锈钢自吸离心泵产品】工作原理与结构说明:

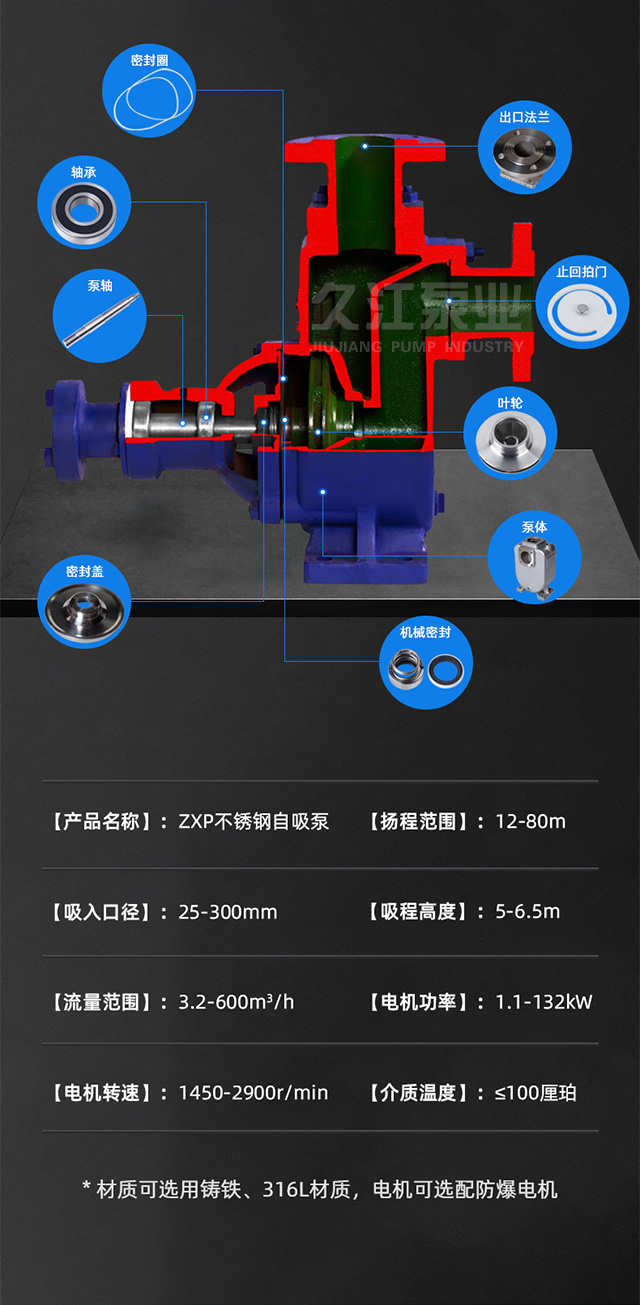

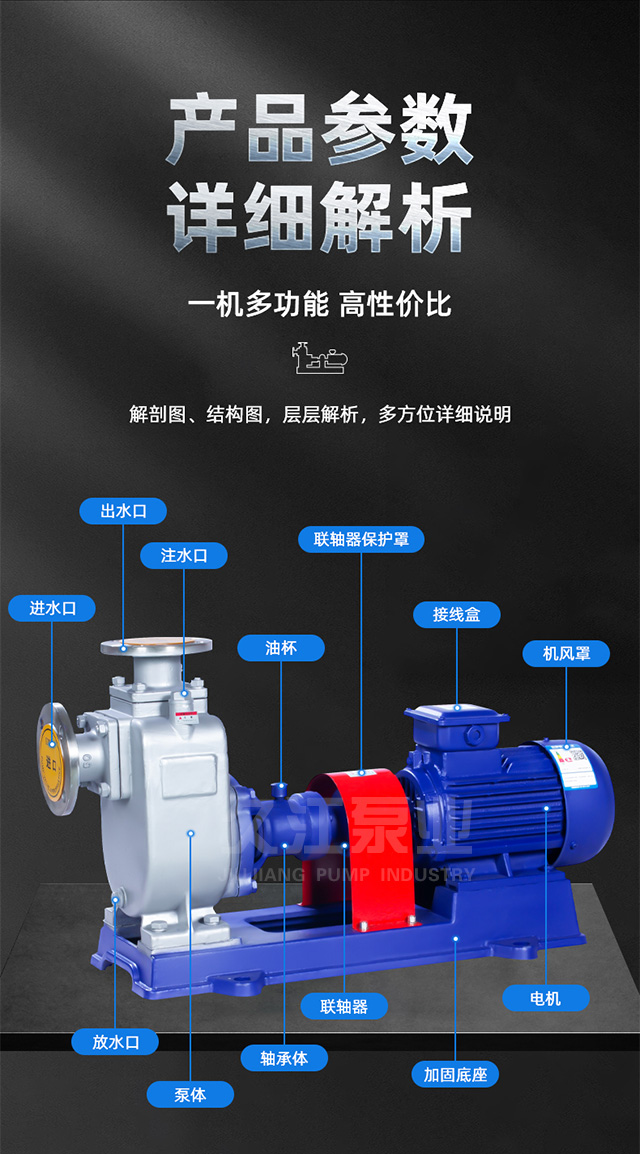

1、ZXP型不锈钢自吸离心泵结构图

2、ZXP型不锈钢自吸离心泵工作原理说明

泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸入室所存的液体及吸入管路中的空气一起吸入,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸入的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘。随着这个过程周而复始地进行下去,吸入管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投入正常作业。

在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃时,可在冷却室处通过任意一只冷却液管接头.注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

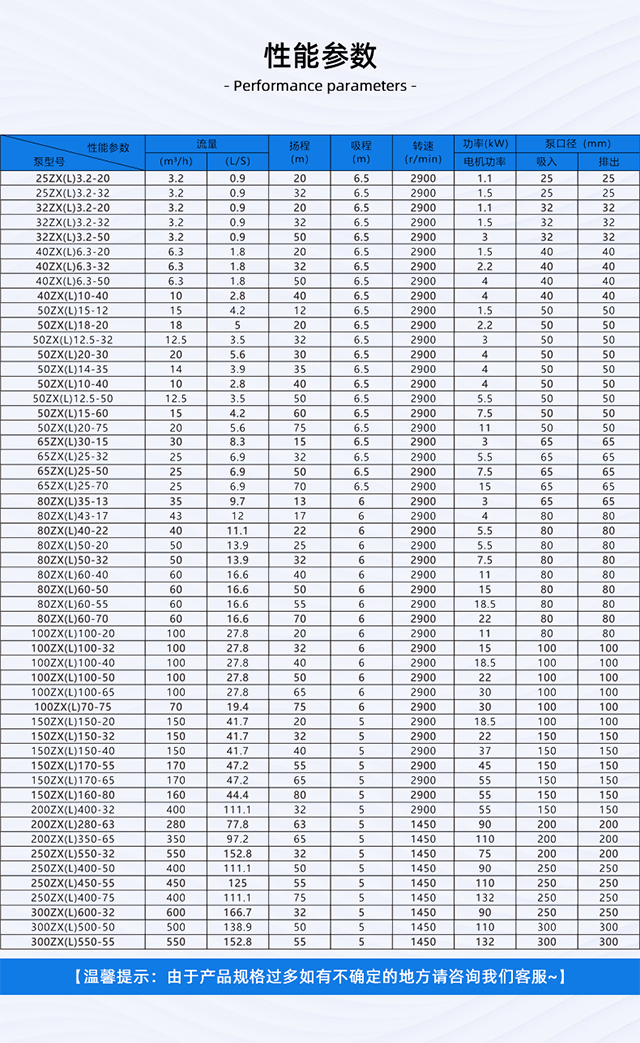

、【ZXP型不锈钢自吸离心泵产品】性能参数:

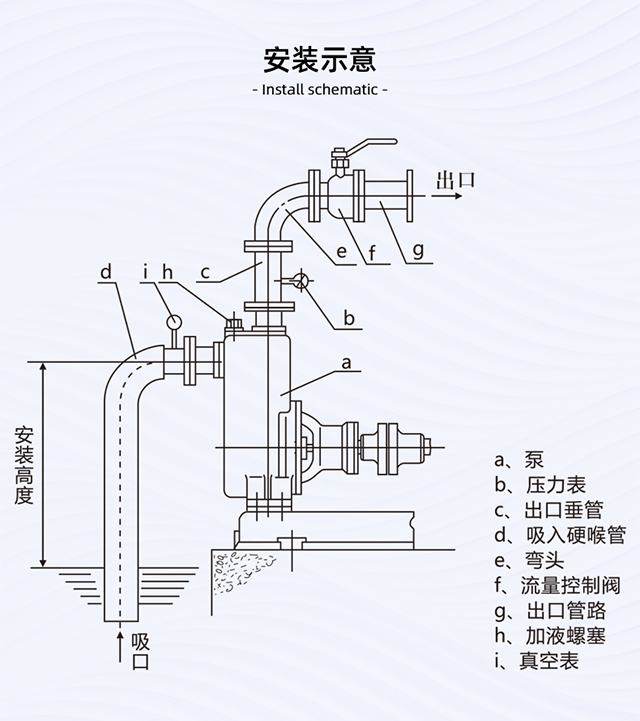

、【ZXP型不锈钢自吸离心泵产品】的安装:

1、在泵与电动机直联传动时,应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响,因此必须仔细认真地安装和校正。

2、泵联轴器必须用螺母紧固好,并锁紧螺母,谨防螺母松动,否则易引起叶轮窜动,造成机械故障。

3、为使泵体内能够保持一定的储存液,以达到较好的自吸能力和防止机械密封的干磨擦,必须使泵的进口高于泵轴中心线。

4、吸入管路的安装应注意:

A.吸入口的安装高度不能超过5米,在条件许可时,吸入口的安装高度应尽可能地低于水池最低的储水平面,并尽量缩短吸入管的长度,少装弯头,这样有利于缩短自吸时间,提高自吸功能。

B.吸入管路中的阀门、法兰等应严防漏气或渗漏液体,即吸入管路不允许有漏气现象存在。

C.应防止泵体内吸入固体等杂物,为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍,过滤器应定期检查。

D.吸入管路和吐出管路应有自己的支架,泵体本身不允许承受管路的负荷。

5、泵在安装时,应使泵及管路的静电接地电阻达到其规定要求。

6、安装时应严格检查泵壳及管路中有无石块,铁砂等杂物。

7、校正泵联轴器及电机动联轴器的安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。

8、在机组实际运转3-4小时后,作最后检查,如无不良现象,则认为安装已妥,在试运转中应检查轴承的温度,轴承体的温度不宜超过70℃。

9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为φ12的胶管或塑料管之用,其螺纹尺寸为M12×1.75。

10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口处加接排气小管及阀。
