FSB氟塑料化工泵

FSB氟塑料化工泵,过流部件全部采用氟塑料合金制造,结构紧凑、操作简单、价格低廉。


产品介绍
产品介绍

一、FSB型氟塑料合金化工离心泵产品概述:


FSB氟塑料合金化工离心泵按国际标准设计,泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型,轴封采用外装式波纹管机械密封,静环选用99%氧化铝陶瓷或氮化硅,动环采用四氟填充材料,耐腐耐磨,适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、有机溶剂、还原剂等苛刻条件的强腐蚀性介质。

二、FSB型氟塑料合金化工离心泵产品用途:


FSB氟塑料合金化工离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高,节约能源等优点。杜绝跑、冒、滴、漏,广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。

三、FSB型氟塑料合金化工离心泵技术参数:



流量: 1.5~200m3/h
扬程: 10~80m
转速: 1450-2900r/min
功率: 1.5~55KW
进口直径: 25~200mm
适用温度: 20℃~120℃

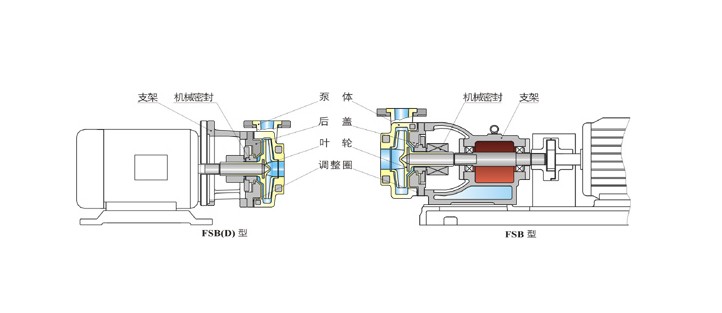

四、FSB型氟塑料合金化工离心泵结构图:

五、FSB型氟塑料合金化工离心泵外型图:

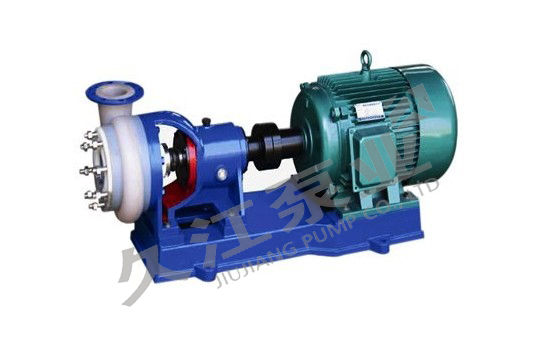

1、FSB氟塑料合金化工离心泵(长支架L型)

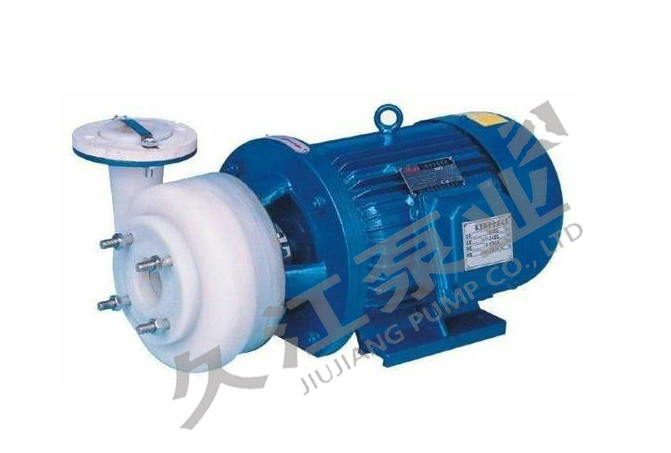

2、FSB氟塑料合金化工离心泵(短支架D型)

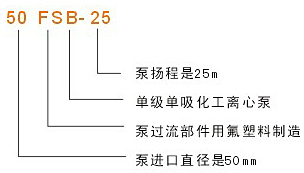

五、FSB型氟塑料合金化工离心泵型号意义:



六、FSB型氟塑料合金化工离心泵产品性能:



型号

流量

扬程(m)

口径 (mm)

功率 (Kw)

转 速
(r/min)

汽蚀余量
(m)

效 率
(%)

进口

出口

轴功率

电机功率

FSB(长支架)

25FSB-10L

3.6

10

25 25 0.69 1.5 2900 3.0 35

25FSB-20L

3.6

20

25 25 0.97 1.5 2900 3.0 35

25FSB-25L

3.6

25

25 25 1.25 1.5 2900 3.0 35

40FSB-15L

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20L

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30L

10

30

40

32

1.18

3.0

2900

3.0

52

40FSB-40L

6.3

40

40

25

3.1

4.0

2900

3.0

40

40FSB-50L

6.3

50

40

25

3.55

4.0

2900

3.0

52

40FSB-80L 6.3 80 40 25 7.11 7.5 2900 3.0 52

50FSB-20L

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25L

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30L

15

30

50

32

1.90

3.0

2900

3.5

54

50FSB-40L 12.5 40 50 32 4.3 7.5 2900 3.0 39
50FSB-50L 12.5 50 50 32 5.8 7.5 2900 3.0 39

65FSB-32L

25

32

65

50

4.8

5.5

2900

2.0

45

65FSB-40L 25 40 65 40 7.2 11 2900 3.0 52
65FSB-50L 25 50 65 40 8.6 11 2900 3.5 52
65FSB-80L 25 80 65 40 14.1 18.5 2900 4.5 50

80FSB-20L

50

20

80

65

4.7

5.5

2900

3.0

45

80FSB-25L

50

25

80

65

5.7

7.5

2900

3.0

50

80FSB-30L

50

30

80

65

6.9

7.5

2900

3.5

59

80FSB-40L

50

40

80

50

10.2

11.0

2900

3.5

48

80FSB-50L

50

50

80

50

11.9

15.0

2900

3.5

57

80FSB-55L

50

55

80

50

13.5

18.5

2900

4.0

50

80FSB-80L 50 80 80 50 24.6 30 2900 4.0 66

100FSB-20L

100

20

100

80

8.6

11.0

2900

3.5

68

100FSB-32L

100

32

100

80

11.9

15.0

2900

3.5

68

100FSB-40L

100

40

100

65

21.3

30.0

2900

4.5

73

100FSB-50L

100

50

100

65

23.9

30.0

2900

4.5

73

125FSB-32L

160

32

125

80

24.15

30.0

2900

5.0

70

125FSB-50L 200 50 125 100 39.2 55.0 2900 5.0 65
150FSB-32L 150 32 200 125 35.3 45.0 1450 5.0 60
FSB(短支架)

40FSB-15(D)

5

15

40

32

0.51

3.0

2900

3.0

40

40FSB-20(D)

10

20

40

32

1.16

3.0

2900

3.0

42

40FSB-30(D)

10

30

40

32

1.18

3.0

2900

3.0

52

50FSB-20(D)

12.5

20

50

32

1.49

3.0

2900

3.5

55

50FSB-25(D)

12.5

25

50

32

1.86

3.0

2900

3.5

55

50FSB-30(D)

15

30

50

32

1.90

3.0

2900

3.5

54

65FSB-32(D)

25

32

65

50

3.61

5.5

2900

3.5

65

80FSB-25(D)

42

25

80

65

3.8

7.5

2900

3.5

67

80FSB-30(D)

50

30

80

65

6.82

7.5

2900

3.5

68
