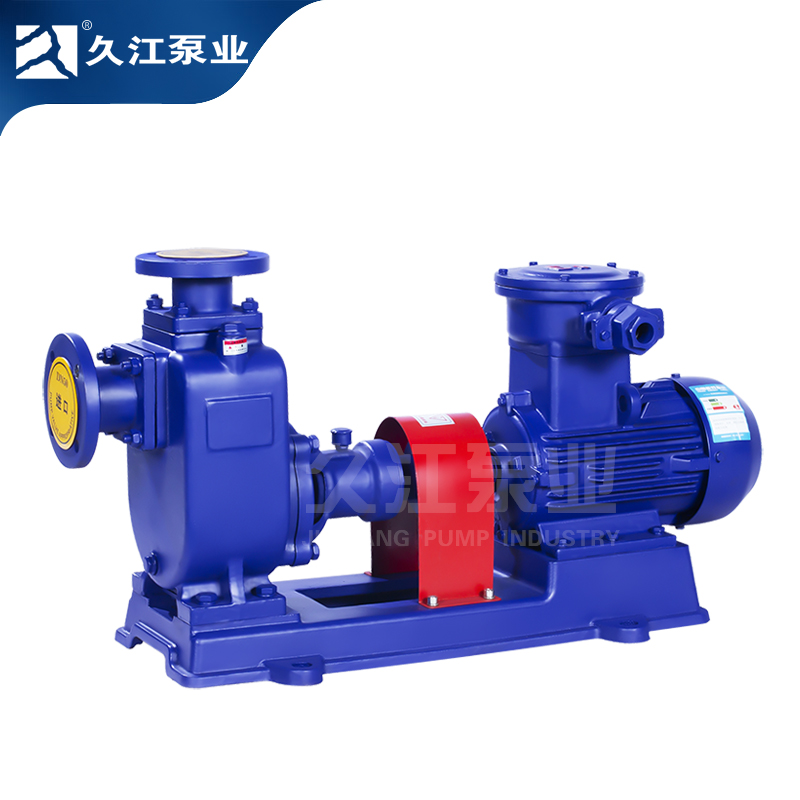

一、cyz-a自吸油泵概述：

久江生产的cyz-a自吸油泵是根据国内有关技术资料经消化、吸收、改进后研制而成的最新产品，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等。

二、cyz-a自吸油泵特点：

1、cyz-a自吸油泵具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，并具有其它泵所不具有的自吸功能等特点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。具有“一次引流，终身自吸"功能，用于油轮或船用油泵时，可兼作扫舱泵，扫舱效果良好。

2、cyz-a自吸油泵，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀因此简化了管路系统，又改善了劳动条件。

三、cyz-a自吸油泵技术参数及工作条件：

四、cyz-a自吸油泵型号意义：

五、cyz-a自吸油泵工作原理与结构说明：

cyz-a自吸油泵均釆用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路吸入的气体再次混合，在高速旋转的叶轮作用下又流向叶轮外缘。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该项泵具有这种独特的排气能力，所以此泵能输送含有气体的液体,无需安装底阀，使用在油轮上时具有良好的扫舱功能。

在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承温升超过70℃ 时，可在冷却室外通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转，密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。

六、cyz-a自吸油泵结构图：

七、cyz-a自吸油泵性能参数：

八、cyz-a自吸油泵使用说明：

(一).起动前的准备及检查工作：

1.本系列油泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果
采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足
之。
2.检查泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体
内注入储液，不应在储液不足的情况下启动运转，泵则不能正常工作，且易损坏机械密封。
3.检查泵的转动部件是否有卡住磕碰现象。
4.检查泵体底脚及各联结处螺母有无松动现象。
5.检查泵轴与电动机主轴的同轴度或平行度。
6.检查进口管路是否漏气，如有漏气，必须设法排除。
7.打开吸入管路的阀门，稍开（不要全开）出口控制阀。

(二).停泵

1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。

九、cyz-a自吸油泵故障原因及解决方法：

十、cyz-a自吸油泵性能型谱图：
