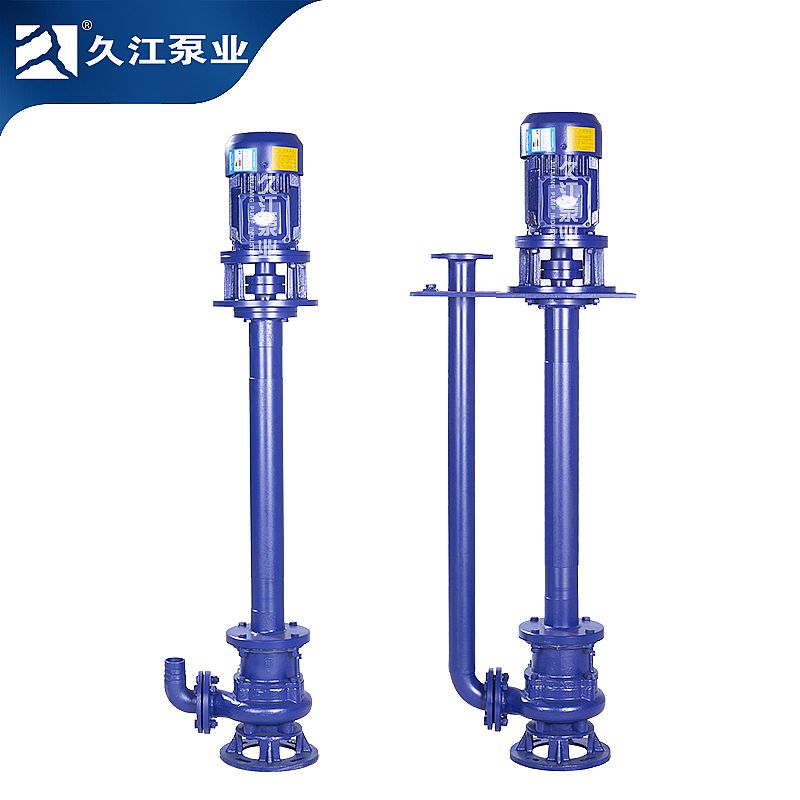

不锈钢液下排污泵

不锈钢液下排污泵使用方便、工作可靠、开停只需简单地打开和关闭气体阀门.即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏.一旦超负荷,泵会自地动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行
产品介绍
产品介绍

一、YWP液下排污泵概述:




YW/YWP液下排污泵是在引进国内先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。


该系列液下式无堵塞排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。


该泵材质配有铸铁、不锈钢,能应付各类环境工况。泵的标准配置为单管、液下深度1米,如需配置双管或加长液下深度请与我们的销售人员联系。








二、YW/YWP液下排污泵主要用途:






适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质







三、YWP液下排污泵型号意义:













四、YWP液下排污泵产品特点:




1.采用独特的单片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。


2.机械密封采用新型硬质耐腐的钛化钨材料,可使泵安全连续运行8000小时以上。


3.整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。


4、泵结构紧凑,体积小,移动方便,安装简单。


5、可配备液位自动控制柜,根据所需的液位变化,自动控制泵的起停,无需专人看管,使用极为方便。


6、泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达15米。


7、接轴结构先进可靠,泵与电机采用连轴器联结,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。


8、泵有单管安装和双管安装两种,支承件有圆盘和方盘安装,适合不同需要








五、YWP液下排污泵使用条件:




1、 介质温度不超过70℃,介质重度为1-1.3k/dm3。
2、 铸铁材质的使用介质PH值在5-9范围内。
3、 不锈钢材质可适用各种带腐蚀性介质。


注:用户如有特殊的温度、介质等要求请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。






六、YWP液下排污泵结构图









六、YWP液下排污泵参数



型  号 口 径
(mm)
流 量
(m3/h)
扬 程
(m)
功 率
(kw)
转 速
(r/min)
效 率
(%)
YW/YWP25-8-22-1.1 25 8 22 1.1 2825 38.5
YW/YWP32-12-15-1.1 32 12 15 1.1 2825 40
YW/YWP40-15-15-1.5 40 15 15 1.5 2840 45.1
YW/YWP40-15-30-2.2 40 15 30 2.2 2840 48
YW/YWP50-20-7-0.75 50 20 7 0.75 1390 54
YW/YWP50-10-10-0.75 50 10 10 0.75 1390 56
YW/YWP50-20-15-1.5 50 20 15 1.5 2840 55
YW/YWP50-15-25-2.2 50 15 25 2.2 2840 56
YW/YWP50-18-30-3 50 18 30 3 2880 58
YW/YWP50-25-32-5.5 50 25 32 5.5 2900 53
YW/YWP50-20-40-7.5 50 20 40 7.5 2900 55
YW/YWP65-25-15-2.2 65 25 15 2.2 2840 52
YW/YWP65-37-13-3 65 37 13 3 2880 55
YW/YWP65-25-30-4 65 25 30 4 2890 58
YW/YWP65-30-40-7.5 65 30 40 7.5 2900 56
YW/YWP65-35-50-11 65 35 50 11 2930 60
YW/YWP65-35-60-15 65 35 60 15 2930 63
YW/YWP80-40-7-2.2 80 40 7 2.2 1420 52
YW/YWP80-43-13-3 80 43 13 3 2880 50
YW/YWP80-40-15-4 80 40 15 4 2890 57
YW/YWP80-65-25-7.5 80 65 25 7.5 2900 56
YW/YWP100-80-10-4 100 80 10 4 1440 62
YW/YWP100-110-10-5.5 100 110 10 5.5 1440 66
YW/YWP100-100-15-7.5 100 100 15 7.5 1440 67
YW/YWP100-85-20-7.5 100 85 20 7.5 1440 68
YW/YWP100-100-25-11 100 100 25 11 1460 65
YW/YWP100-100-30-15 100 100 30 15 1460 66
YW/YWP100-100-35-18.5 100 100 35 18.5 1470 65
YW/YWP125-130-15-11 125 130 15 11 1460 62
YW/YWP120-130-20-15 125 130 20 15 1460 63
YW/YWP150-145-9-7.5 150 145 9 7.5 1440 63
YW/YWP150-180-15-15 150 180 15 15 1460 65
YW/YWP150-180-20-18.5 150 180 20 18.5 1470 75
YW/YWP150-180-25-22 150 180 25 22 1470 76
YW/YWP150-130-30-22 150 130 30 22 1470 75
YW/YWP150-180-30-30 150 180 30 30 1470 73
YW/YWP150-200-30-37 150 200 30 37 1480 70
YW/YWP200-300-7-11 200 300 7 11 970 73
YW/YWP200-250-11-15 200 250 11 15 970 74
YW/YWP200-400-10-22 200 400 10 22 1470 76
YW/YWP200-400-13-30 200 400 13 30 1470 73
YW/YWP200-250-15-18.5 200 250 15 18.5 1470 72
YW/YWP200-300-15-22 200 300 15 22 1470 73
YW/YWP200-250-22-30 200 250 22 30 1470 71
YW/YWP200-350-25-37 200 350 25 37 1980 75
YW/YWP200-400-30-55 200 400 30 55 1480 70
YW/YWP250-600-9-30 250 600 9 30 980 74
YW/YWP250-600-12-37 250 600 12 37 1480 78
YW/YWP250-600-15-45 250 600 15 45 1480 75
YW/YWP250-600-20-55 250 600 20 55 1480 73
YW/YWP250-600-25-75 250 600 25 75 1480 73
YW/YWP300-800-12-45 300 800 12 45 980 76
YW/YWP300-500-15-45 300 500 15 45 980 70
YW/YWP300-800-15-55 300 800 15 55 980 73
YW/YWP300-600-20-55 300 600 20 55 980 75
YW/YWP300-800-20-75 300 800 20 75 980 78
YW/YWP300-950-20-90 300 950 20 90 980 80
YW/YWP300-1000-25-110 300 1000 25 110 980 82
YW/YWP350-1100-10-55 350 1100 10 55 980 84.5
YW/YWP350-1500-15-90 350 1500 15 90 980 82.5
YW/YWP350-1200-18-90 350 1200 18 90 980 83.1
YW/YWP350-1100-28-132 350 1100 28 132 740 83.2
YW/YWP350-1000-36-160 350 1000 36 160 740 78.5
YW/YWP400-1500-10-75 400 1500 10 75 980 82.1
YW/YWP400-2000-15-132 400 2000 15 132 740 85.5
YW/YWP400-1700-22-160 400 1700 22 160 740 82.1
YW/YWP400-1500-26-160 400 1500 26 160 740 83.5
YW/YWP400-1700-30-200 400 1700 30 200 740 83.5
YW/YWP400-1800-32-250 400 1800 32 250 740 82.1
YW/YWP500-2500-10-110 500 2500 10 110 740 82
YW/YWP500-2600-15-160 500 2600 15 160 740 83
YW/YWP500-2400-22-220 500 2400 22 220 740 84
YW/YWP500-2600-24-250 500 2600 24 250 740 82
